Poprawne podłączenie kabla do anteny naziemnej wymaga dokładnego przygotowania końcówki przewodu koncentrycznego. Trzeba odsłonić żyłę środkową, odsunąć oplot i nie dopuścić do ich zwarcia. Znaczenie ma też wybór wtyku – F stosuje się zwykle przy połączeniu gwintowanym, a IEC przy standardowym gnieździe telewizora.
Co przygotować do pracy?
Do zarobienia końcówki kabla potrzebujesz tylko kilku elementów:
- Kabel koncentryczny 75 Ω przeznaczony do instalacji telewizji naziemnej.
- Ostry nóż lub ściągacz izolacji do przygotowania przewodu.
- Wtyk F albo IEC dopasowany do gniazda anteny, telewizora lub separatora.
- Szczypce, jeśli wybrany wtyk wymaga zaciskania.
Wtyk F nakręca się na przygotowany kabel albo zaciska, zależnie od jego konstrukcji. Wtyk IEC jest zwykle wciskany na przewód i pasuje do typowego wejścia antenowego w telewizorze. Zawsze sprawdź, jaki rodzaj gniazda znajduje się w urządzeniu.
Jak zarobić kabel do anteny naziemnej?
Pracuj na odłączonym przewodzie. Nie podłączaj go w tym czasie do telewizora, dekodera ani zasilacza antenowego.
- Odetnij końcówkę kabla. Jeśli przewód jest postrzępiony lub wcześniej źle zarobiony, usuń uszkodzony fragment. Proste cięcie ułatwi założenie wtyku.
- Zdejmij około 1,5 cm zewnętrznej izolacji. Natnij płaszcz kabla dookoła, ale nie wciskaj ostrza głęboko. Pod izolacją znajduje się ekran z folii i oplotu, którego nie wolno przeciąć.

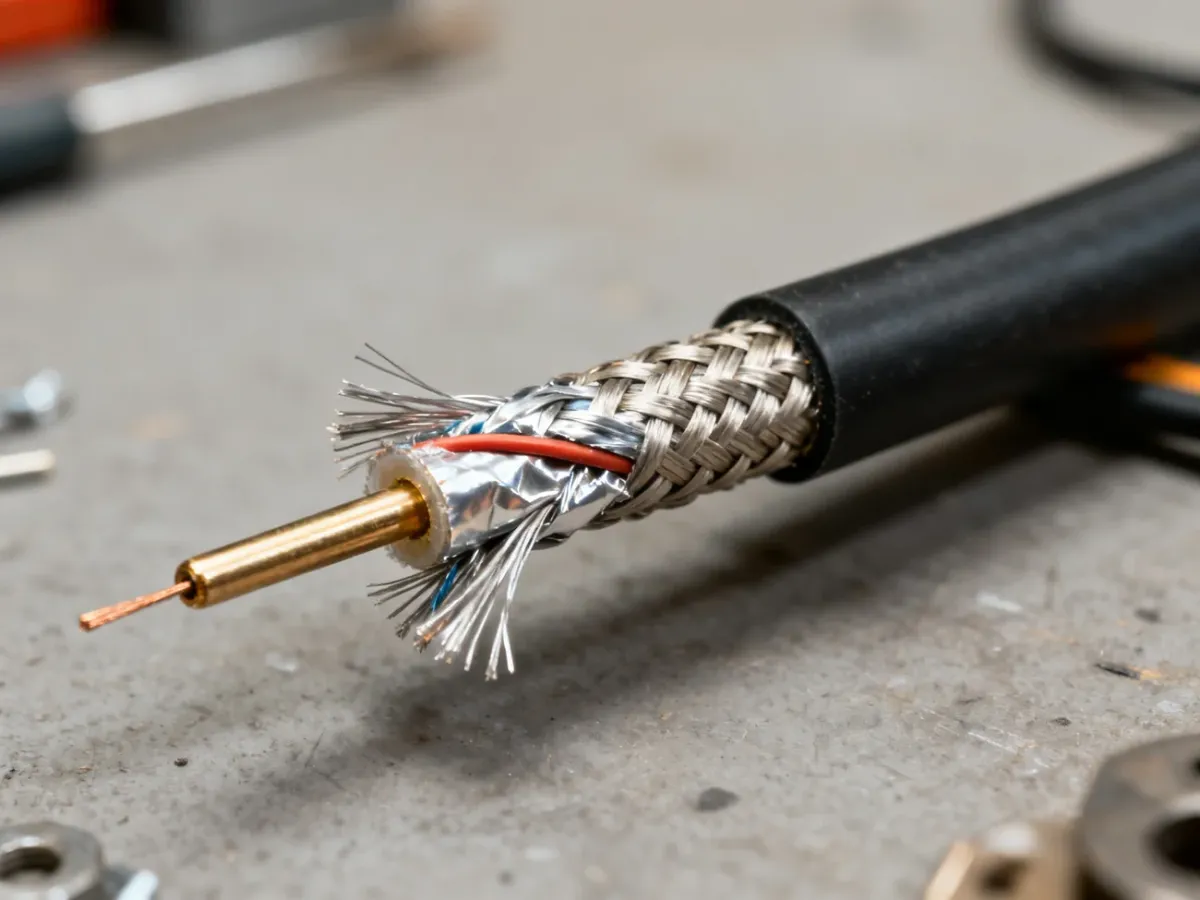

- Odchyl ekran do tyłu. Metalowy oplot oraz folię odwiń w stronę płaszcza kabla. Jeśli folia jest przyklejona lub tworzy dodatkową warstwę, ułóż ją tak, aby nie zasłaniała żyły środkowej.
- Odsłoń żyłę środkową. Usuń izolację dielektryczną na długości około 3–5 mm. Zrób to ostrożnie, ponieważ nacięcie lub złamanie żyły pogorszy kontakt.

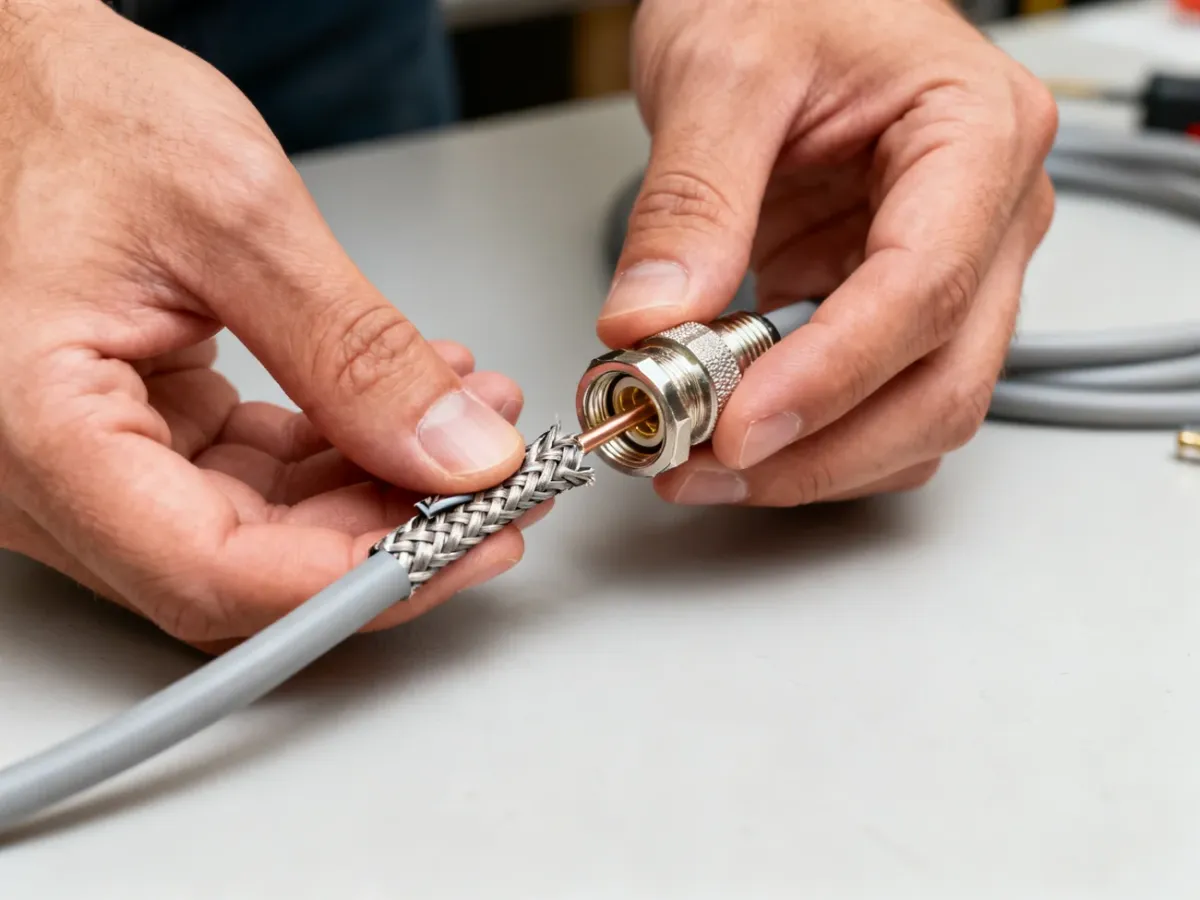

- Załóż wtyk. Przy wtyku F nasuń korpus na kabel i nakręć go na ekran albo zaciśnij zgodnie z konstrukcją złącza. Przy wtyku IEC wsuwaj przewód tak, aby żyła trafiła do centralnego styku, a ekran został przy elementach masy.
- Sprawdź stabilność połączenia. Wtyk nie powinien luźno obracać się ani zsuwać z kabla. Żyła środkowa powinna wystawać na tyle, aby pewnie dotknąć styku, ale nie może być nadmiernie długa.
W przypadku wtyku F kompresyjnego montaż powinien odpowiadać instrukcji producenta, ponieważ takie złącze wymaga właściwego wymiaru kabla i narzędzia zaciskającego. Prostsze wtyki nakręcane można założyć bez specjalnej zaciskarki, ale ich połączenie jest zwykle mniej odporne na wyrwanie.
Uwaga na zwarcie: nawet pojedynczy włosek oplotu dotykający żyły środkowej może spowodować zwarcie i całkowity brak sygnału. Przed założeniem wtyku usuń luźne druciki, sprawdź ułożenie folii i upewnij się, że ekran nie styka się z centralną żyłą.
Jak podłączyć kabel do anteny, telewizora i separatora?
Od strony anteny aktywnej najczęściej stosuje się złącze F. Drugi koniec kabla prowadzi do telewizora, dekodera albo zasilacza antenowego ze zwrotnicą. Separator przekazuje sygnał do odbiornika i jednocześnie doprowadza prąd stały do przedwzmacniacza anteny.

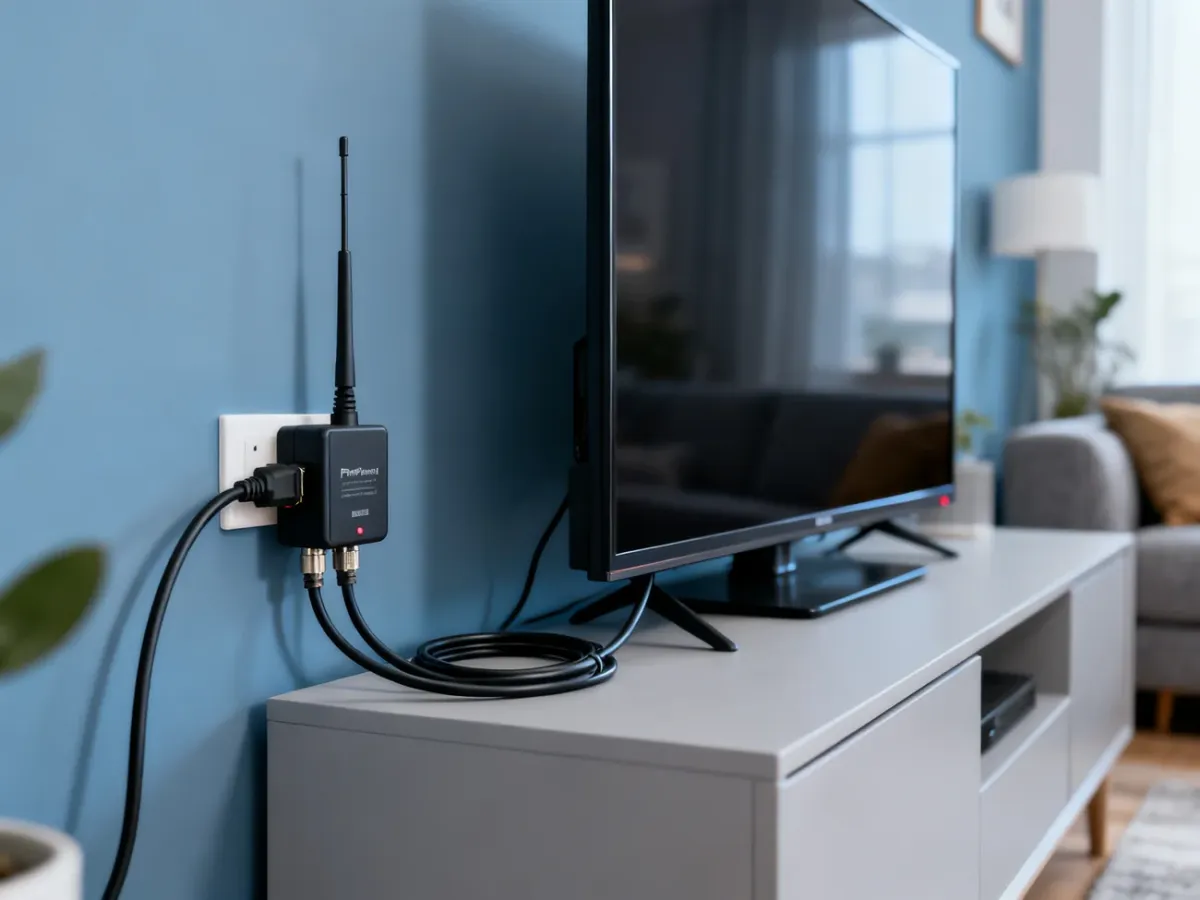

Jeśli używasz dołączonego zasilacza antenowego, przewód włóż do wtyczki separatora zgodnie z jej konstrukcją. Szczególną uwagę zwróć na umieszczenie żyły środkowej w centralnym gnieździe. Zbyt krótka żyła nie nawiąże kontaktu, a luźny oplot może spowodować zwarcie zasilacza. Połączenia z separatorem wykonuj przy odłączonym zasilaniu.
Co sprawdzić po montażu?
Przed włączeniem telewizora wykonaj krótką kontrolę końcówki kabla:
- Sprawdź, czy żaden drucik oplotu nie dotyka żyły środkowej.
- Upewnij się, że żyła środkowa wystaje na właściwą długość i trafia do centralnego styku.
- Sprawdź, czy wtyk jest osadzony stabilnie i nie zsuwa się z przewodu.
- Obejrzyj izolację żyły, aby upewnić się, że nie została przecięta podczas obierania kabla.
- Po podłączeniu sprawdź poziom i jakość sygnału w menu telewizora lub dekodera.
Jeśli po poprawnym zarobieniu końcówek nadal nie ma odbioru, przyczyną może być uszkodzony kabel, problem z anteną, wzmacniaczem albo jej ustawieniem. Najpierw warto jednak ponownie sprawdzić oba wtyki, ponieważ niedokładny montaż często powoduje brak sygnału.
Najważniejsza zasada brzmi: ekran kabla ma zapewniać kontakt z masą wtyku, ale nie może dotykać żyły środkowej. Czyste cięcie, właściwa długość odizolowanych warstw i stabilnie osadzony wtyk zwykle wystarczą, aby poprawnie podłączyć antenę naziemną.
